BMA
主要技術特性
| 電氣性能 | 材料及機械性能 | |||||
|---|---|---|---|---|---|---|
| 特性阻抗 | 50Ω | 內導體 | 插針 | 黃銅 | 鍍金 | |
| 頻率范圍 | DC~18GHz | 插孔 | 鈹青銅 | 鍍金 | ||
| 額定電壓 | 335V rms | 殼體及其他金屬件 | 黃銅/不銹鋼 | 鍍金/鈍化 | ||
| 介質耐壓 | 1000V rms | 彈性件 | 鈹青銅 | 鍍金 | ||
| 電壓駐波比 | ≤1.15+0.012f | 絕緣介質 | PTFE | |||
| 接觸電阻 | ≤3.0mΩ | 中心接觸件 | 密封圈 | 硅橡膠 | ||
| ≤2.0mΩ | 外接觸件 | 溫度范圍 | -65℃ ~+165℃ | |||
| 絕緣電阻 | ≥5000MΩ | 耐久性 | 500次 | |||
| 插入損耗 | ≤0.06√f(GHz)dB | |||||
具體型號
 |
 |

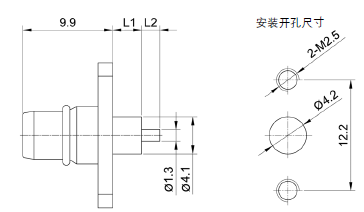

| 產品型號 | L1 | L2 |
|---|---|---|
| BMA-JFD | 3.2 | 2.0 |
| BMA-JFDG | 3.2 | 2.0 |
| BMA-JFD6G | 3.2 | 2.3 |
 |
 |
| 產品型號 | 適配電纜 | 備注 |
|---|---|---|
| BMA-JFD1 |
 |
 |
| 產品型號 | L1 | L2 |
|---|---|---|
| BMA-JFD2 | 8.4 | 4.0 |
| BMA-JFD5G | 8.0 | 2.3 |
| BMA-JFD6 | 5.0 | 2.0 |
| BMA-JFD9G | 8.4 | 2.0 |
| BMA-JFD12 | 4.0 | 3.0 |
| BMA-JFD13 | 3.0 | 3.0 |
 |
 |
| 產品型號 | L1 | L2 |
|---|---|---|
| BMA-JFD3 | 8.4 | 4.0 |
| BMA-JFD8 | 4.0 | 2.0 |
| BMA-JFD10 | 8.4 | 3.0 |
 |
 |
| 產品型號 | 適配電纜 | 備注 |
|---|---|---|
| BMA-JFD4 |
 |
 |
| 產品型號 | L1 | L2 |
|---|---|---|
| BMA-JFD11G | 5.0 | 2.0 |
| BMA-JFD17 | 3.0 | 2.0 |
| BMA-JFD17G | 3.0 | 2.0 |
 |
 |
| 產品型號 | 適配電纜 | 備注 |
|---|---|---|
| BMA-JFD14 |
