主要技術特性
| 電氣性能 | 材料及機械性能 | |||||
|---|---|---|---|---|---|---|
| 特性阻抗 | 50Ω | 內導體 | 插針 | 黃銅 | 鍍金 | |
| 頻率范圍 | DC~18GHz | 插孔 | 鈹青銅 | 鍍金 | ||
| 額定電壓 | 335V rms | 殼體及其他金屬件 | 黃銅/不銹鋼 | 鍍金/鈍化 | ||
| 介質耐壓 | 1000V rms | 彈性件 | 鈹青銅 | 鍍金 | ||
| 電壓駐波比 | ≤1.05+0.1f(GHz) | 絕緣介質 | PTFE或LCP | |||
| ≤1.05+0.08f(GHz) | 配半柔、半剛電纜中心 | 密封圈 | 硅橡膠 | |||
| 接觸電阻 | ≤3mΩ | 中心接觸件 | 溫度范圍 | -65℃ ~+165℃ | ||
| ≤2mΩ | 外接觸件 | 耐久性 | 500次 | |||
| 絕緣電阻 | ≥5000MΩ | |||||
| 插入損耗 | ≤0.06√f(GHz)dB | |||||
具體型號
 |
 |
| 產品型號 | 適配電纜 | 備注 |
|---|---|---|
| SMA-KFD19A | ||
| SMA-KFD29G |
 |
 |

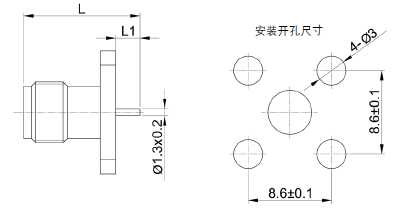

| 產品型號 | L1 | L |
|---|---|---|
| SMA-KFD20 | 4.0 | 13.6 |
| SMA-KFD51 | 2.5 | 12.0 |
 |
 |
| 產品型號 | L1 | L2 | L |
|---|---|---|---|
| SMA-KFD21 | 2.0 | 4.0 | 15.5 |
| SMA-KFD46 | 4.0 | 3.0 | 16.5 |
 |
 |

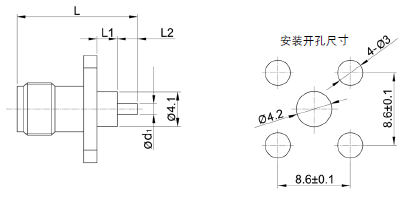

| 產品型號 | L1 | L2 | L | d1 |
|---|---|---|---|---|
| SMA-KFD22 | 15.0 | 3.0 | 27.4 | 1.3 |
| SMA-KFD23 | 4.0 | 0.6 | 14.1 | 0.4 |
| SMA-KFD43 | 4.0 | 8.0 | 21.5 | 1.3 |
 |
 |
| 產品型號 | 適配電纜 | 備注 |
|---|---|---|
| SMA-KFD24 | |
 |
 |

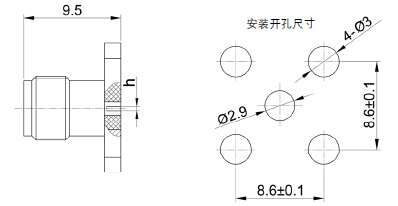

| 產品型號 | h | 備注 |
|---|---|---|
| SMA-KFD26 | 0.2 | |
| SMA-KFD27 | 0.4 |
 |
 |

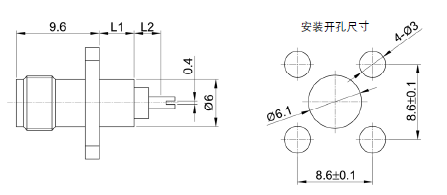

| 產品型號 | L1 | L2 |
|---|---|---|
| SMA-KFD30 | 4.0 | 3.0 |
| SMA-KFD34 | 1.0 | 1.0 |
 |
 |
| 產品型號 | 適配電纜 | 備注 |
|---|---|---|
| SMA-KFD31 | |
 |
 |
| 產品型號 | L1 | L |
|---|---|---|
| SMA-KFD32 | 2.5 | 16.1 |
| SMA-KFD33 | 1.4 | 10.9 |
 |
 |

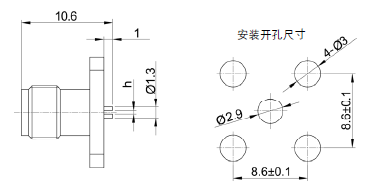

| 產品型號 | h |
|---|---|
| SMA-KFD35 | 0.4 |
| SMA-KFD36 | 0.2 |
 |
 |
| 產品型號 | 適配電纜 | 備注 |
|---|---|---|
| SMA-KFD37 |
 |
 |
| 產品型號 | 適配電纜 | 備注 |
|---|---|---|
| SMA-KFD38 | |
