MS2低損電纜

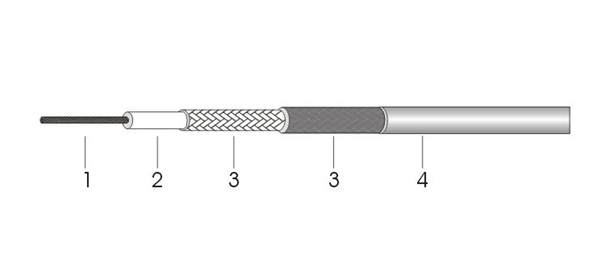

結構參數
| 項目 | 材料 | 直徑(mm) |
|---|---|---|
| 1. 內導體 | 鍍銀銅線(xiàn) | 7X0.80 |
| 2. 絕緣體 | 低密度聚四氟乙烯(LDPTFE) | 6.35 |
| 3. 外導體 | 鍍銀銅帶編織(95%編織密度) | --- |
| 4. 外導體 | 鍍銀銅線(xiàn)編織(90%編織密度) | Nom.7.37 |
| 5. 護套 |
聚全氟乙丙烯(FEP) |
8.18 |
電性能參數
| 電容(pF/m) | 85 |
| 阻抗(ohm) | 50 |
| 傳輸速率(%) | 77 |
| 絕緣電阻(MΩ.km) | >108 |
機械和環(huán)境性能
| 工作溫度范圍(℃) | -55至+200 |
| ROHS環(huán)保 | 符合 |
衰減
| 頻率(GHz) | 衰減(dB/m) |
|---|---|
| 0.5 | 0.138 |
| 1.0 | 0.198 |
| 3.0 | 0.353 |
| 5.0 | 0.465 |
| 10.0 | 0.685 |
| 15.0 | 0.909 |
